El diagrama causa-efecto, mejor conocido como diagrama Ishikawa o diagrama de pescado, ayuda a identificar y analizar las causas raíz de problemas de calidad.

Permite recopilar y organizar datos de manera sistemática para analizar problemas recurrentes. Es un diagrama matricial en el que se identifican los defectos vs las causas o naturaleza del defecto.

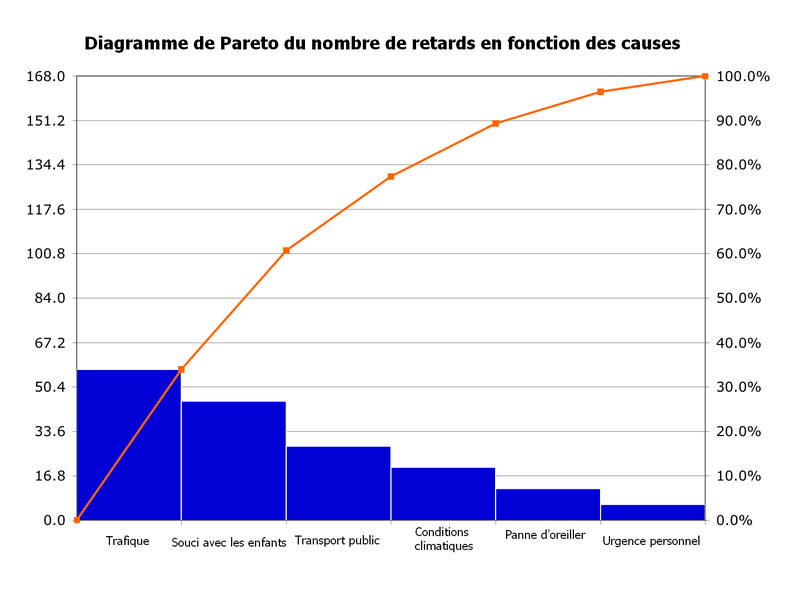

Identifica las causas más significativas de un problema, basado en el principio de 80/20; en este caso se aplicaría como que el 20% de los elementos del proceso están causando el 80% de la problemática.

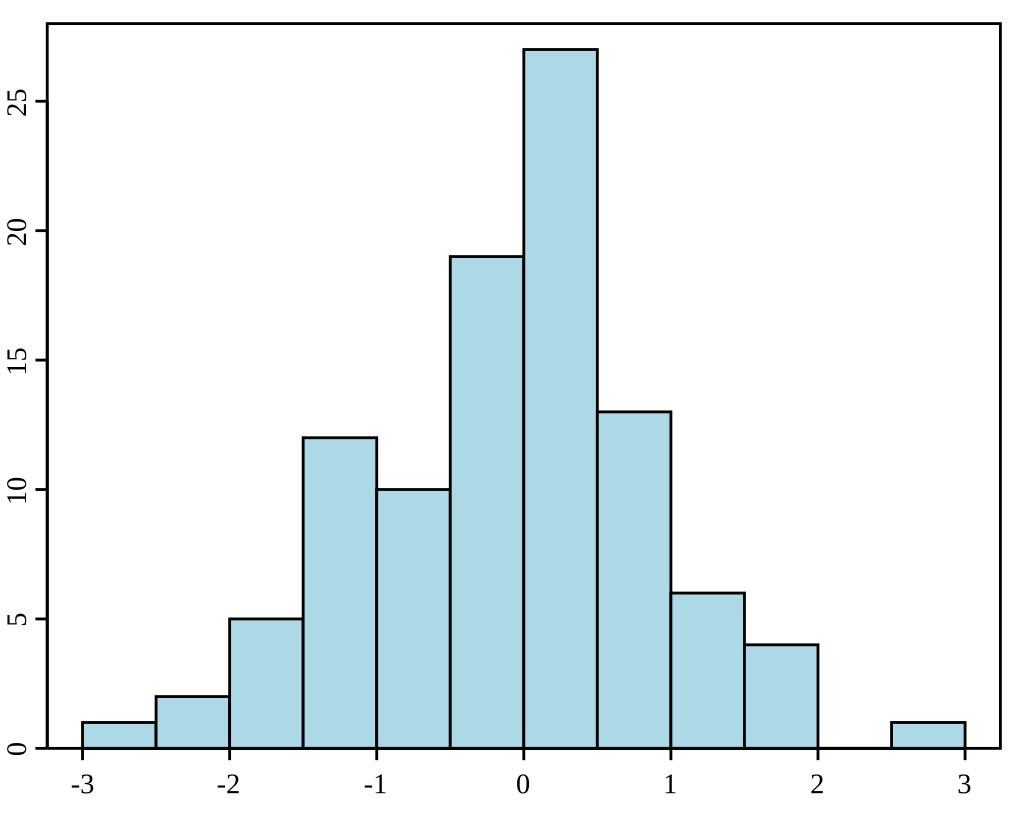

Representan gráficamente la distribución de datos para detectar patrones y tendencias.

Muestran la relación entre dos variables para identificar correlaciones que afecten la calidad.

Monitorean procesos a lo largo del tiempo para detectar desviaciones y mantenerlos dentro de los límites de control.

Representan visualmente los pasos de un proceso, ayudando a identificar redundancias o cuellos de botella.
